DEIE : Une interface essentielle entre les producteurs d’énergie et le réseau public de distribution
La communication au cœur du réseau électrique moderne
Le paysage énergétique évolue rapidement. La multiplication des installations de production décentralisée — centrales photovoltaïques, unités de valorisation énergétique, installations de cogénération ou encore sites industriels producteurs d’électricité — transforme profondément l’organisation du réseau électrique.
Ces installations, raccordées au réseau public de distribution, injectent de l’énergie produite localement. Afin de garantir la stabilité et la sécurité du réseau, le gestionnaire de réseau doit pouvoir disposer d’informations fiables sur l’état de fonctionnement de ces installations.
Dans ce contexte, la communication entre les sites de production et le gestionnaire de réseau devient un élément essentiel de l’exploitation du système électrique.
C’est précisément le rôle du Dispositif d’Échange d’Informations d’Exploitation (DEIE) : permettre la collecte, l’analyse et l’échange d’informations techniques entre un site producteur d’électricité et le gestionnaire du réseau public de distribution.
L’intégration de ce type de dispositif nécessite des compétences combinant automatisme industriel, électricité industrielle et intégration de systèmes de communication, domaines dans lesquels IESA accompagne les exploitants et producteurs d’énergie.
À qui s’adresse ce document ?
Ce Focus Technologique s’adresse aux acteurs impliqués dans l’exploitation ou la conception d’installations de production d’énergie raccordées au réseau public de distribution :
- Exploitants d’unités de valorisation énergétique (UVE)
- Producteurs d’électricité (photovoltaïque, cogénération, biomasse, etc.)
- Industriels disposant d’installations de production d’énergie
- Bureaux d’études spécialisés dans les infrastructures énergétiques
- Responsables techniques et responsables d’exploitation
Il vise à apporter une vision claire du rôle du DEIE, de son fonctionnement et des enjeux liés à son intégration dans les installations industrielles.
Qu’est-ce qu’un DEIE ?
Le Dispositif d’Échange d’Informations d’Exploitation (DEIE) est un système technique permettant l’échange d’informations entre un site de production d’électricité et le gestionnaire du réseau public de distribution.
Il constitue une interface de communication entre l’installation de production et le réseau, permettant de transmettre des informations d’exploitation essentielles au bon fonctionnement du système électrique.
Le DEIE assure plusieurs fonctions principales :
- La collecte de données d’exploitation provenant du site de production
- La transmission d’informations vers le gestionnaire de réseau
- La réception de consignes ou d’autorisations d’exploitation
- Le suivi de l’état de fonctionnement de l’installation raccordée
Les informations échangées peuvent notamment concerner :
- L’état de disponibilité de l’installation de production
- Les informations de puissance injectée sur le réseau
- Les états de fonctionnement des équipements électriques
- Les autorisations ou limitations d’injection d’énergie
Grâce à ce dispositif, le gestionnaire de réseau dispose d’une visibilité sur les installations raccordées et peut assurer la gestion et la stabilité du réseau de distribution.
Dans quels cas un DEIE est-il nécessaire ?
L’installation d’un DEIE est généralement requise pour les sites de production d’électricité raccordés au réseau public de distribution lorsque la puissance de production dépasse un certain seuil.
Dans ce cas, le gestionnaire de réseau doit pouvoir :
- Surveiller le fonctionnement de l’installation
- Disposer d’informations en temps réel sur la production
- Echanger des consignes d’exploitation avec le site producteur

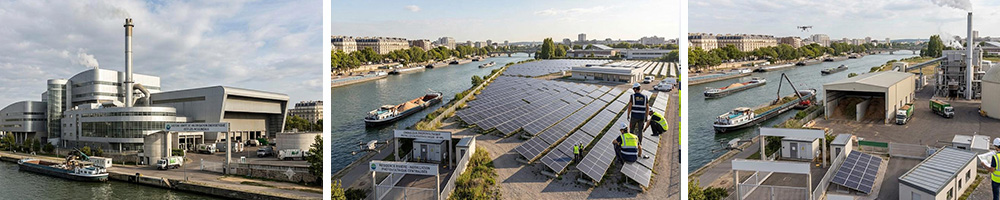

Ces dispositifs sont notamment présents dans différents types d’installations :
- Unités de valorisation énergétique (UVE)
- Centrales photovoltaïques
- Installations de cogénération
- Sites industriels disposant de moyens de production d’électricité
Dans certains cas, l’intégration d’un DEIE intervient également dans le cadre de modernisations d’installations existantes, lorsque les exigences de communication avec le gestionnaire de réseau évoluent.

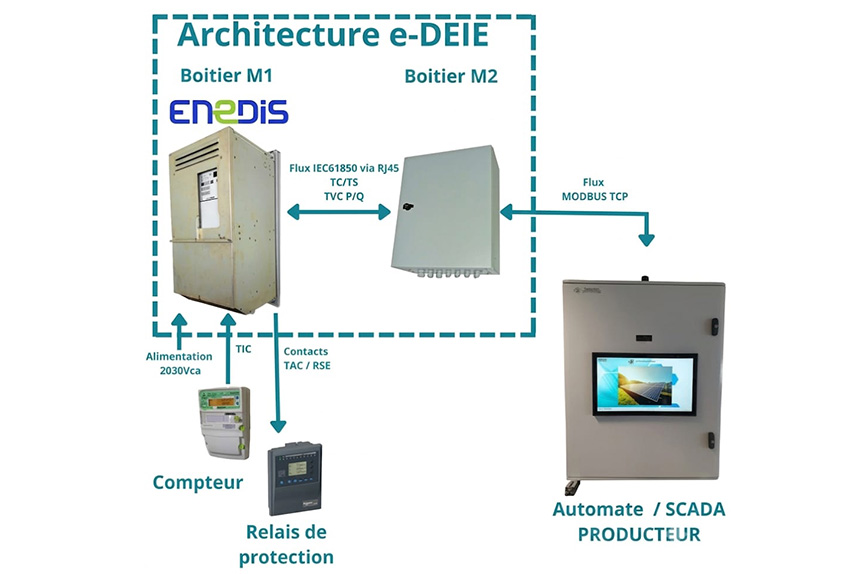

Architecture et fonctionnement d’un système DEIE
Le DEIE s’inscrit dans une architecture technique reliant le système de production du site au réseau public de distribution.
Les informations proviennent de différents équipements présents sur le site de production :

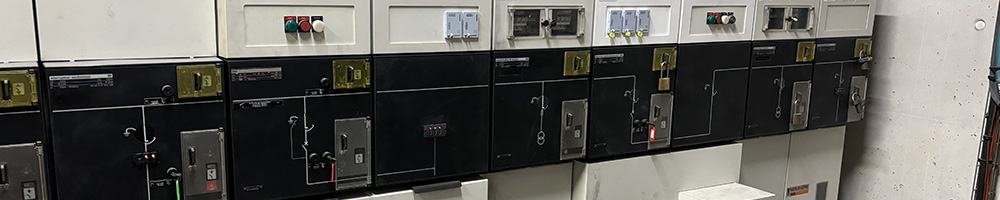

- Cellules haute tension (HTA)
- Systèmes de production (turbines, installations photovoltaïques, etc.)
- Automates de contrôle commande du site

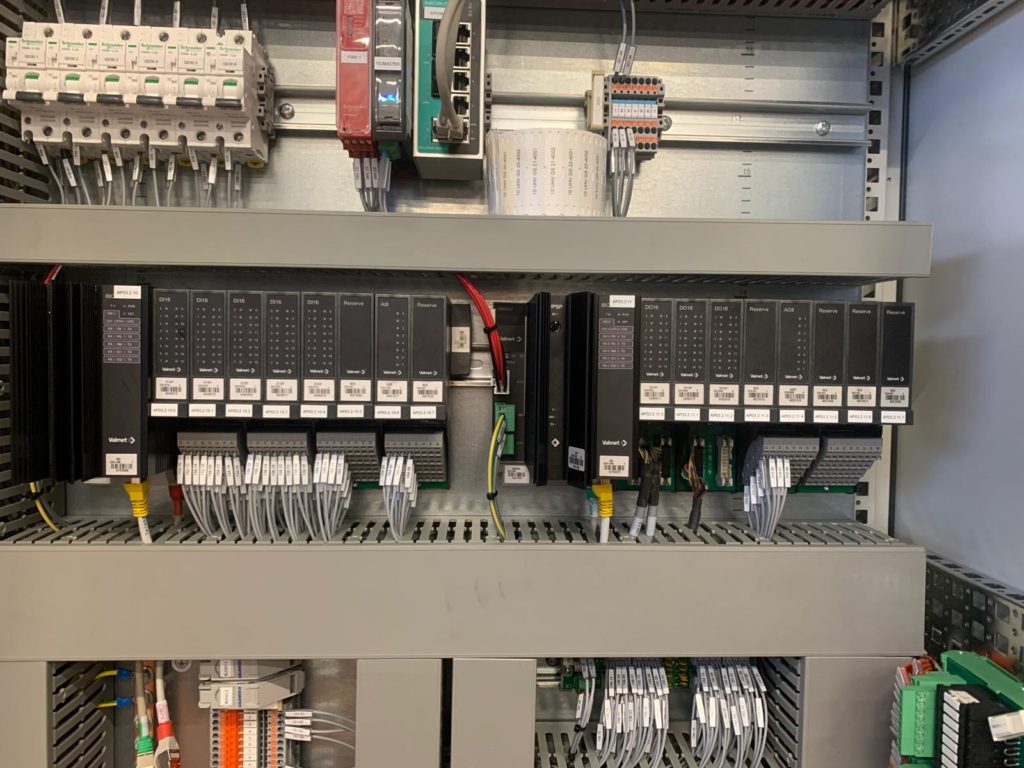

Ces informations sont collectées et traitées par un système de contrôle commande qui permet de :
- Récupérer les signaux provenant des équipements électriques
- Analyser les informations d’exploitation
- Transmettre les données vers le dispositif d’échange avec le gestionnaire de réseau
L’architecture globale comprend généralement :
- Les équipements électriques du site de production
- Les automates de supervision du système

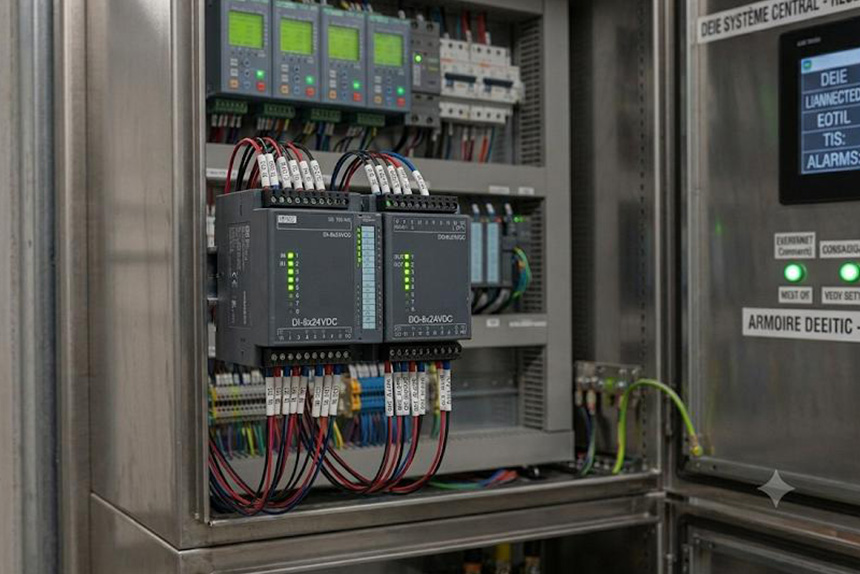

- Le coffret d’automatisme dédié au dispositif DEIE
- L’interface de communication avec le gestionnaire de réseau
Cette chaîne d’information permet d’assurer un échange fiable et sécurisé des données nécessaires à l’exploitation du réseau électrique.

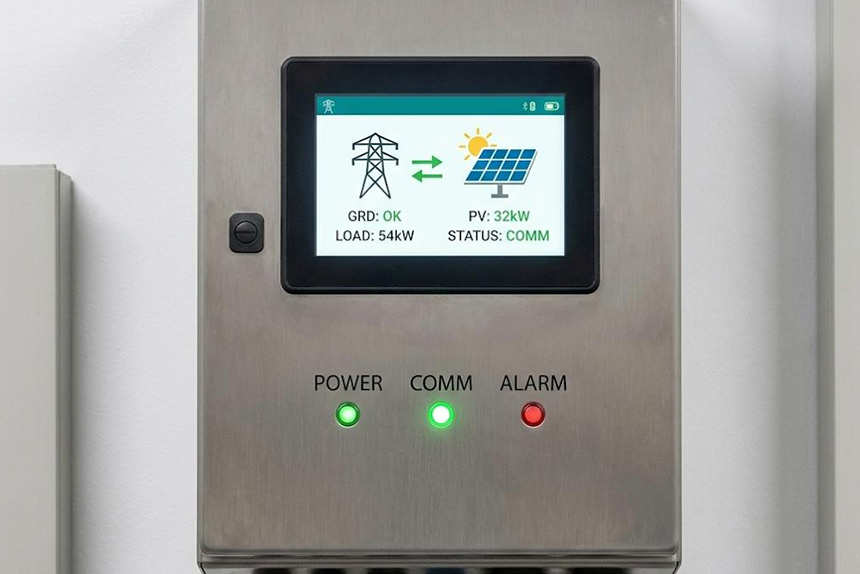

L’expertise d’IESA dans l’intégration des dispositifs DEIE
L’intégration d’un dispositif DEIE nécessite une approche globale combinant plusieurs domaines de compétences techniques.
IESA accompagne les exploitants et producteurs d’énergie dans la mise en œuvre de ces dispositifs en s’appuyant sur son expertise en automatisme industriel, électricité industrielle et intégration de systèmes de contrôle commande.
Les interventions d’IESA peuvent couvrir différentes phases du projet.
Études techniques
Les équipes d’IESA réalisent l’analyse des installations existantes afin de définir l’architecture la plus adaptée à l’intégration du dispositif DEIE.
Ces études incluent notamment :
- L’analyse des schémas électriques
- L’étude des cellules haute tension
- L’analyse des systèmes de production existants
- La définition des échanges d’informations nécessaires
Automatisme industriel
IESA intervient également sur la partie automatisme du système, comprenant :
- La rédaction des analyses fonctionnelles
- La programmation des automates
- L’intégration des échanges d’informations entre les différents équipements
Électricité industrielle
L’intégration du dispositif implique également des travaux d’électricité industrielle, tels que :
- Les études électriques
- Le câblage entre les cellules HTA et le système DEIE
- L’intégration des équipements dans les installations existantes
- La fabrication des coffrets d’automatisme dédiés
Tests et validation
Enfin, IESA accompagne les exploitants lors des phases de validation du dispositif, incluant :
- Les tests fonctionnels du système
- La vérification des échanges d’informations
- Les essais réalisés en coordination avec le gestionnaire de réseau
Une expertise adaptée aux architectures existantes
Chaque site industriel possède une architecture électrique et un système de contrôle commande qui lui sont propres.
L’intégration d’un dispositif DEIE nécessite donc une capacité d’adaptation importante afin de pouvoir interfacer les nouveaux équipements avec les systèmes existants.
Grâce à son expertise en automatisme et en électricité industriels, IESA est en mesure d’analyser les installations en place et de concevoir des solutions permettant d’intégrer le dispositif DEIE dans tout type d’architecture industrielle.
Cette capacité d’adaptation est particulièrement importante dans les projets de mise en conformité ou de modernisation d’installations existantes, où l’intégration doit se faire sans perturber le fonctionnement du site de production.
Retours d’expérience
IESA a déjà accompagné plusieurs exploitants dans l’intégration de dispositifs DEIE au sein de leurs installations.

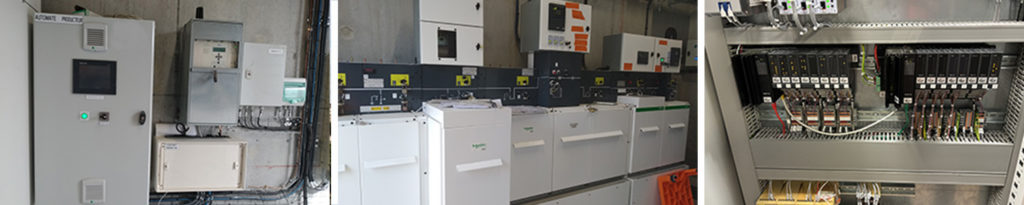

La Rochelle
Dans le cadre de ce projet, IESA a réalisé l’ensemble des prestations nécessaires à l’intégration du dispositif DEIE, incluant :
- Les études électriques
- L’intégration du système de contrôle commande
- La fabrication du coffret d’automatisme
- L’interfaçage avec les systèmes de production existants
- Les tests d’échanges d’informations avec le gestionnaire de réseau

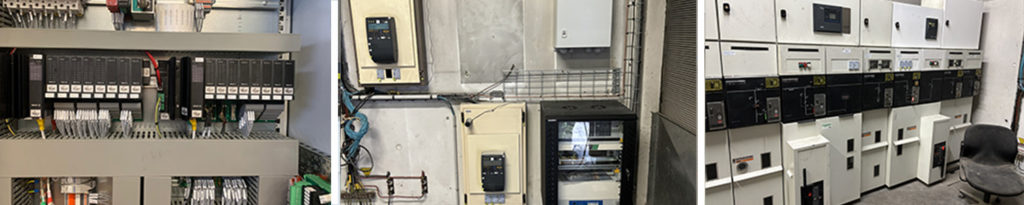

Cergy
Sur ce projet, les équipes d’IESA ont réalisé :
- Les études électriques
- La définition des échanges d’informations nécessaires
- La préparation des tests avec le gestionnaire de réseau
L’intégration physique des équipements a ensuite été réalisée par l’exploitant sur la base des études fournies.
Conclusion
Avec l’augmentation du nombre d’installations de production d’énergie raccordées au réseau public de distribution, les dispositifs DEIE jouent un rôle central dans la supervision et la coordination du système électrique.
Leur intégration nécessite des compétences techniques permettant d’assurer l’interface entre les installations de production, les équipements électriques et le gestionnaire de réseau.
Grâce à sa maîtrise de l’automatisme industriel, de l’électricité industrielle et de l’intégration de systèmes de contrôle commande, IESA accompagne les exploitants et producteurs d’énergie dans la mise en œuvre de dispositifs DEIE adaptés à leurs installations.
